組成部分：

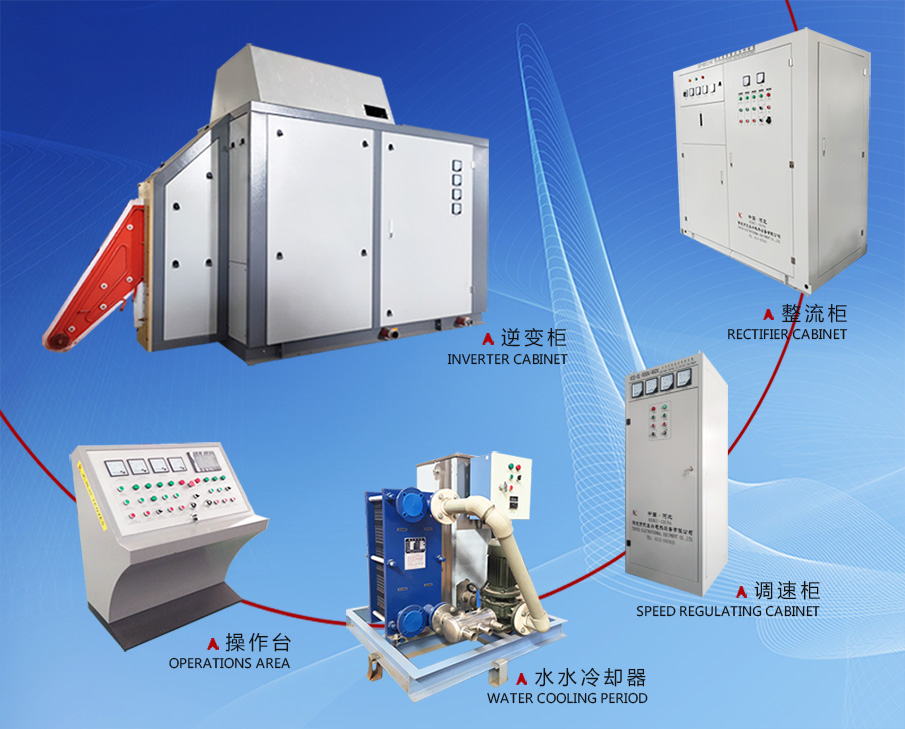

1.整流柜1臺、2.逆變柜1臺、3.直流調速柜1臺、4.操作臺1個、5.單冷空調1套、6.冷卻系統1套。
設備簡介

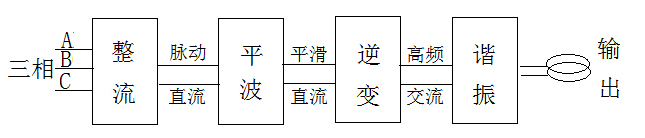

GGP系列固態高頻電源采用現代電力電子（交-直-交）變換技術，將三相工頻50Hz的交流電經整流單元轉變?yōu)槊}動直流，然后通過濾波單元變換為平滑直流，再通過逆變器將直流電轉變?yōu)閱蜗喔哳l交流電（100~600kHz）送至匹配變壓器，為由曹路電容、感應器等組成的串聯諧振電路提供能量，感應器通過非接觸方式將能量傳遞給工件，以達到感應加熱的目的。該電源采用MOSFET模塊作為逆變器的核心元器件，整流和逆變單元均采用單片機作為核心控制器件，具有電路穩定可靠、操作簡單、調試方便。
主要用于低碳鋼、高強度鋼、合金鋼等各類直縫鋼管焊接。
1、無高電壓，安全可靠高效。
2、主要元器件品牌有: IR、 IXYS 和西門子等。
3、電壓電流雙反饋控制電路，調節穩定，精度高，干擾小。
4、功率范圍0-100%無級可調，具有過壓、過流等故障保護系統。
5、工作狀態顯示數字化，操作簡單，維修保養方便
6、焊接質量好，焊縫的寬度、火候均勻。
